اسلیپ رینگ و زمینه های کاربردی آن
زمینه های کاربردی اسلیپ رینگ در هر جایی که انرژی ، داده ها ، سیگنال های کنترل یا رسانه های دیگر باید از چرخش به یک قسمت ثابت منتقل شوند ، استفاده می شوند. زمینه های اصلی برنامه های کاربردی برای مجموعه های اسلیپ رینگ هارتمن ( H & K) واحدهای چرخشی در جرثقیل های متحرک ، کارخانه های فاضلاب ، ماشین های حفاری ، ابزار ماشین آلات یا تجهیزات تئاتر و صحنه هستند.
تنها یکی از عوامل تضمین کننده ماندگاری محصولات هارتمن ( H & K) ، کلاس محافظت بالای اجزای الکتریکی است. این تضمین می کند که محصولات تولیدی این مجموعه به طور ایده آل متناسب با شرایط سخت محیطی هستند. بسته به محدوده مورد نیاز برنامه ، مجموعه های اسلیپ رینگ با طراحی غیرقابل اشتعال و عایق در برابر انفجار تولید می شوند.

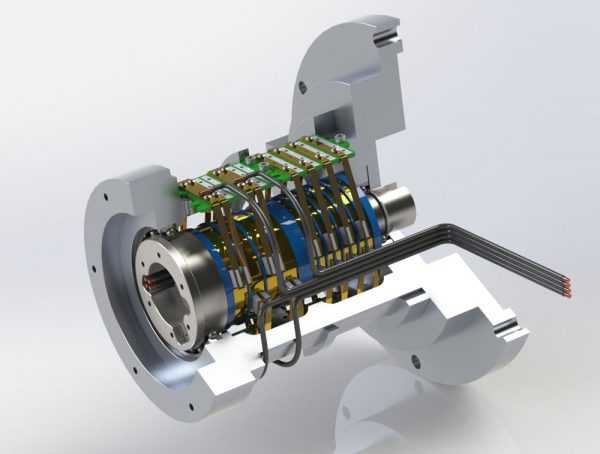

طراحی و عملکرد
مجموعه های اسلیپ رینگ در ترکیب با قرقره های کابل و به عنوان سیستم های مستقل تولید می شوند. با استفاده از یک طراحی مدولار برای سیستم های اسلیپ رینگ باز یا محصور شده (با یا بدون تحمل) ، ما می توانیم اکثر این مجموعه ها را بر اساس تقاضا – مقرون به صرفه و سریع تولید کنیم.

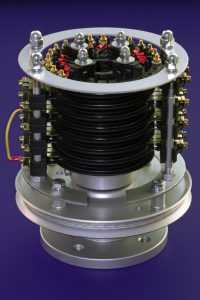

مشخصات اسلیپ رینگ های هارتمن ( H & K)
- این طرح به تعداد تماس های الکتریکی ، اندازه مکانیکی ، ولتاژهای خاص و کلاس محافظت اشاره دارد.
- مجموعه های اسلیپ رینگ ولتاژ بالا ، ولتاژ کنترل و ولتاژ پایین موجود است.
- برای ولتاژهای عملیاتی تا ۲۴۰۰۰ ولت
- کنتاکت های اسلیپ رینگ برای انتقال جریان از mA تا ۱۰۰۰ A و همچنین ولتاژ پایین و متوسط مناسب هستند.
- اسلیپ رینگ های باز یا بسته (با یا بدون تحمل)
- طراحی محصور در کلاس محافظ IP 65 یا بالاتر
- بدنه های اسلیپ رینگ به صورت جامد یا شکاف خورده و روی هم چیده شده اند.
- ترکیب استاندارد مواد: حلقه فلزی (برنجی) و برس مسی – گرافیتی برای منبع تغذیه.
- کیفیت بالاتر برای انتقال داده با حلقه های رودیم در ترکیب با برس نقره ای.
- برس ها قابل تعویض هستند و به صورت جداگانه موجود هستند.
